操作方法

　　RF3308/RF3308K讀卡器為分區授權讀卡方式，使用前必須通過授權卡對讀卡器進行授權。出廠時，已完全清除了讀卡器內的授權資料，使用前應根據實際需求先對其進行授權。

讀卡器的使用與操作

1.測試狀態

    讀卡器供電工作前，LED燈控線與DATA“0”線相連，讀卡器供電工作后即進入讀卡器測試狀態。只要讀卡器進入測試狀態后，LED燈控線與DATA“0”線繼續保持連通狀態，測試狀態將持續保持。LED燈控線與DATA“0”線取消接連接后，讀卡器測試狀態自動解除。測試狀態用于讀卡器調整及測試讀卡距離。該狀態時，當且僅當Mifare卡進入有效讀卡范圍時，讀卡器指示燈反色點亮，并產生蜂鳴器提示音，指示讀卡器可讀到卡。讀卡器上設計有微調電容，可調節讀卡器天線的偶合系數，以改善讀卡器的讀卡距離。調整時應先將讀卡器固定，手拿卡并在讀卡器感應區面緩慢前后移動，另方使用無感陶瓷螺絲刀調節讀卡器上的微調電容，聽聲音將讀卡距離調節到最遠即可（應使用無強磁場干擾的環境）。

2.授權狀態

    當未被授權使用的讀卡器加電后，即進入該狀態。授權狀態用于對未被授權的讀卡器進行授權。該狀態時，綠色指示燈交替閃爍，提示刷卡授權。當讀卡器讀到系統授權卡時，將嚴格驗證授權卡內部數據，確認后將授權信息保存到讀卡器內的EPROM中（驗證密碼保存于讀卡器內部密鑰緩沖區內，不可讀?。?，并發出一聲確認提示音，退出授權狀態進入正常讀卡狀態。當檢測到異常的系統授權卡時，即發出4聲短驟的提示音告警。

3.正常讀卡狀態

    對于已被授權的讀卡器，加電后自動進入正常讀卡狀態。在該狀態時，讀卡器指示燈受控于讀卡器的LED燈控線電平狀態及讀卡狀態。常態紅色指示燈常亮，綠色指示燈熄滅。有效讀卡時，讀卡器指示燈反色閃爍一次，并發出一聲讀卡提示音（連續輸出方式的讀卡器將不產生讀卡提示音）。讀卡器的LED燈控線為低電平時可控制讀卡器紅色指示燈熄滅，綠色指示燈點亮，可由外接的控制器主動控制。設定為連續輸出方式的讀卡器將連續輸出當前射頻感應區內可讀到的卡號，輸出信號間隔為20ms。

4.清除讀卡器授權信息

    讀卡器供電工作前，LED燈控線與DATA“1”線相連，讀卡器供電工作后即進入授權清除狀態。該狀態下，讀卡器紅色指示燈閃爍，持續10秒后讀卡器將完全解除系統授權信息，此時讀卡器綠色指示燈點亮，紅色指示燈熄滅，蜂鳴器并發出一聲確認提示音，表示授權信息成功清除。欲中途退出授權清除，只需斷開LED燈控線與DATA“1”線連接即可，此時原授權信息仍然存在。當用戶Mifare1驗證密碼泄露，或需重新組織安排系統時，可方便地采用該方式解除原讀卡器的授權信息，重新進行授權。



安裝步驟：

　　預先在墻面上安裝標準的86電氣底盒。打開讀卡器前面罩(兩側有兩小孔，用螺絲刀分別撬開兩側即可 )，用螺絲將讀卡器底座固定到電氣底盒上。然后按定義要求將讀卡器數據線緊固到相應的接線端子上，并插裝到讀卡器面板上的插座上。確認無誤后將讀卡器面板扣裝到底座上即可。

注意事項!!：

1.最大讀卡距離是在無干擾環境中，讀卡器按照正確方式安裝，且卡片平行于讀卡器表面測得，任何電磁干擾環境都將

　影響讀卡距離

2.嚴禁將讀卡器安裝于磁性金屬物體表面，金屬材料將嚴重影響RF信號

3.嚴禁將讀卡器安裝于產生干擾電磁場設備附近，如：馬達、AC/DC轉換器、UPS、繼電器、監視器等

功能特性

 支持多種編碼方式：Wiegand26Bit、Wiegand27Bit、Wiegand32Bit等

  保密性高（48位密碼驗證）、應用范圍廣，可方便的接入其他系統

 可讀MF1物理卡號（定制可讀二代身份證物理卡號）  帶蜂鳴器及指示燈刷卡指示，且指示燈可外部控制

 快速刷卡響應，響應時間<100ms  強驅動數據輸出端口，通訊電纜距離> 100m(24AWG)

 可讀MF1用戶指定扇區的自定義卡號信息  防沖撞讀取卡號（多卡同時進入時，只讀一張）

 通過系統授權卡對讀卡器授權  86底盒安裝結構，密封，用于室內或戶外

  可插拔的接線端子，方便客戶接線   支持RS485通訊格式，可帶可帶標準3×4鍵盤

  技術參數

 工作電壓：7～12VDC   工作電流：平均值80mA，峰值130mA

 工作頻率13.65MHz  工作環境：溫度-20℃～65℃，濕度0～95%

 最大讀卡距離5～10cm  讀感器連接電纜：8芯屏蔽雙絞線，最長100米

 重量：85克  顏色：黑色、銀色

 外形尺寸：92(長) X 86(寬) X 18(厚)mm  外形材料：硬塑料

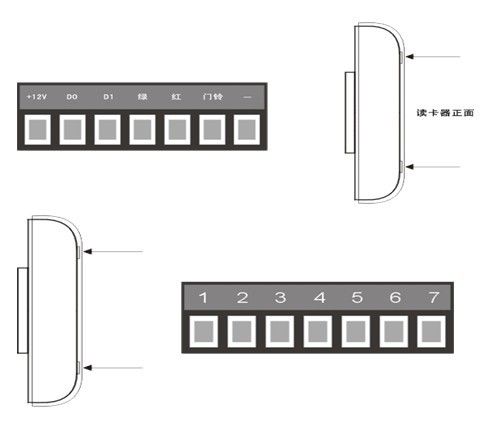

  接線定義

 1、+12VDC電源

2、DATA0 WIEGAND輸出DATA“0”

3、DATA1 WIEGAND輸出DATA“1”

4、綠色LED指示燈

5、紅：RS485A

6、門鈴：RS485B

7、-：電源負極(GND)
